18661361773

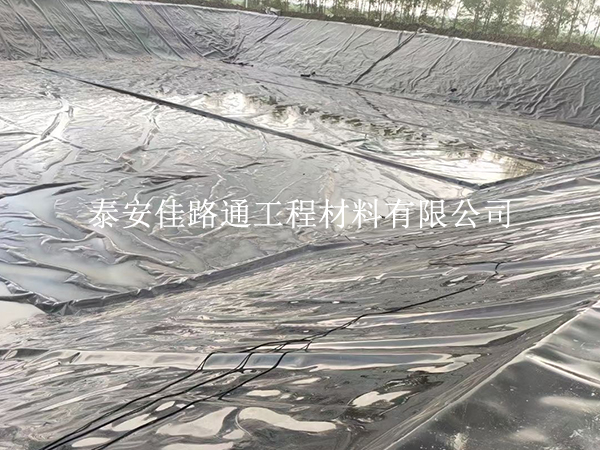

沼氣池防滲膜一旦存在質(zhì)量缺陷，后期修復(fù)成本極高，甚至需要整池返工。因此施工前的膜材檢測和施工后的焊縫驗(yàn)收，是保障工程質(zhì)量的核心環(huán)節(jié)。以下是一套完整的檢測流程，供施工方和業(yè)主參考。
膜材進(jìn)場：先查"身份證"再看實(shí)物
防滲膜進(jìn)場后，首先核查產(chǎn)品合格證、出廠檢測報告和第三方質(zhì)檢報告，確認(rèn)膜材型號、厚度、拉伸強(qiáng)度、抗穿刺性能等參數(shù)是否與設(shè)計要求一致。
實(shí)物抽檢重點(diǎn)關(guān)注以下幾項(xiàng)：
外觀檢查：膜面應(yīng)平整光滑，無氣泡、無褶皺、無穿孔，卷材端面整齊無毛邊。
厚度測量：使用千分尺隨機(jī)多點(diǎn)測量，允許偏差應(yīng)在國標(biāo)范圍內(nèi)。厚度不均勻是后期焊縫開裂的隱患之一。
拉伸測試：取樣送檢，重點(diǎn)看斷裂伸長率和屈服強(qiáng)度。沼氣池環(huán)境存在酸堿腐蝕和氣體壓力，膜材必須具備足夠的抗拉和抗變形能力。
焊縫檢測：這才是真正的"主戰(zhàn)場"
據(jù)工程經(jīng)驗(yàn)，絕大多數(shù)防滲失效都出在焊縫上。焊縫檢測必須覆蓋全部焊縫，不可抽樣。
雙軌焊縫氣壓檢測（首選方法）
雙軌熱熔焊縫中間留有密封空腔，將兩端封堵后充入壓縮空氣，達(dá)到規(guī)定壓力后保壓觀察。壓力在規(guī)定時間內(nèi)不下降即為合格。這是目前最可靠、最直觀的檢測方式。
單軌焊縫真空檢測（輔助方法）
對于單軌焊縫，采用真空盒法：在焊縫上涂抹肥皂水，上方扣真空盒抽氣，觀察是否有氣泡產(chǎn)生。有氣泡即為漏點(diǎn)，需標(biāo)記后返修。
電火花檢測（排查輔助）
使用電火花檢測儀沿焊縫勻速移動，儀器報警即說明該處存在針孔或破損。該方法適合大面積快速篩查，但不能替代氣壓檢測。
節(jié)點(diǎn)部位：重點(diǎn)區(qū)域重點(diǎn)對待
管道穿膜處、拐角焊縫、錨固溝邊緣等節(jié)點(diǎn)部位，是應(yīng)力集中區(qū)，也是最容易被忽略的檢測盲區(qū)。
穿管焊縫必須逐條進(jìn)行氣壓檢測，不可因位置隱蔽而跳檢。
手工焊縫因受人為因素影響較大，應(yīng)適當(dāng)增加檢測頻率。
錨固溝內(nèi)膜材端頭的密封情況，需開溝目視檢查確認(rèn)無裸露、無脫空。
修復(fù)與復(fù)檢：發(fā)現(xiàn)問題必須閉環(huán)
檢測中發(fā)現(xiàn)的任何漏點(diǎn)、虛焊、破損，都必須當(dāng)場標(biāo)記并返修。返修后需對修補(bǔ)區(qū)域重新進(jìn)行檢測，確認(rèn)合格后方可進(jìn)入下一道工序。
特別注意：同一位置返修次數(shù)不宜過多，反復(fù)加熱會導(dǎo)致膜材老化、性能下降。若返修后仍不合格，應(yīng)更換該段膜材重新施工。
寫在最后
防滲膜質(zhì)量檢測不是走過場，而是沼氣池能否長期安全運(yùn)行的基本保障。從膜材進(jìn)場到焊縫驗(yàn)收，每一步都有明確的技術(shù)標(biāo)準(zhǔn)可依。建議業(yè)主和施工方嚴(yán)格按規(guī)范執(zhí)行，留存完整檢測記錄，做到質(zhì)量可追溯、責(zé)任可界定。
